特点：
1.功能齐全的测量软件，可满足客户不同测量需求
2.具有快速自动对焦、自动寻边，强大的编程和自动测量功能
3.采用亚像素细分技术，提高边界分辨能力
4.配置操纵手柄，亦可软件程控
5. SPC数据处理分析，大批量治具测量
6. X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳
7. 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高
8. 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量
9. 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷

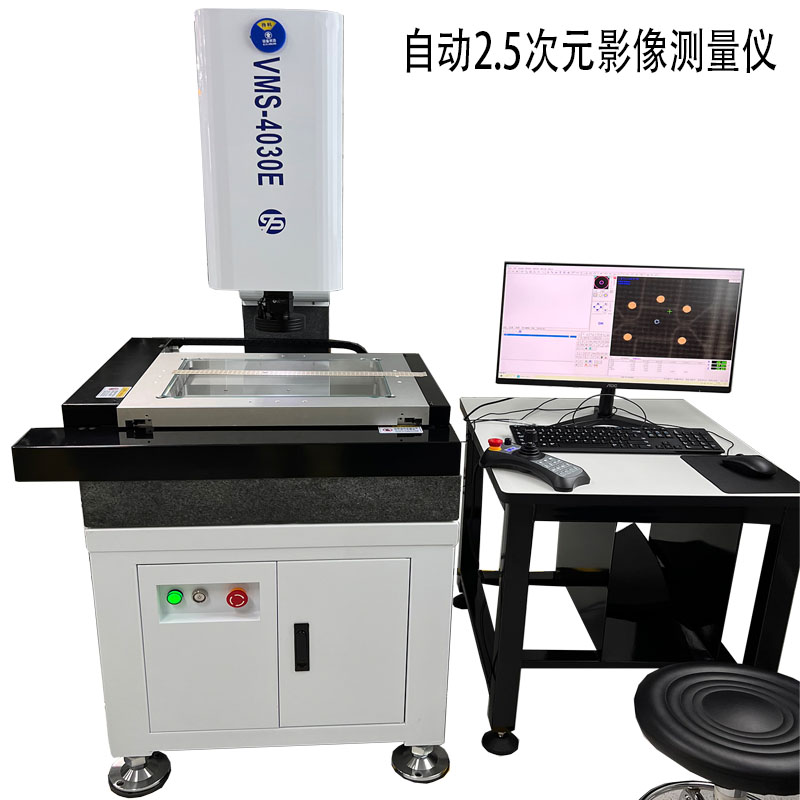

仪器规格 技术参数 | VMS-4030E | ||
| 测量范围 | X(mm) | 400 | |
| Y(mm) | 300 | ||
| Z(mm) | 200 | ||
工作台 | 金属台面尺寸(mm) | 560ⅹ460 | |
| 玻璃台面尺寸(mm) | 429ⅹ329 | ||
| 仪器重量(kg) | 320 | ||
外型尺寸 （长ⅹ宽ⅹ高）（mm） | 910ⅹ660ⅹ960 | ||
| 仪器精度 | 测量精度 | X,Y 轴≤（3+L/200）μm Z轴≤（5+L/150）μm | |
| 重复精度 | ≤2μm | ||
| X,Y双向区段精度 | ≤2μm | ||
| X、Y、Z光栅分辨率 | 0.001mm | ||
影像系统 | 变焦物镜倍率 | 0.7～4.5X | |
| 视频总倍率 | 30X～180X | ||
| 物方视场 | 7-1.1mm | ||

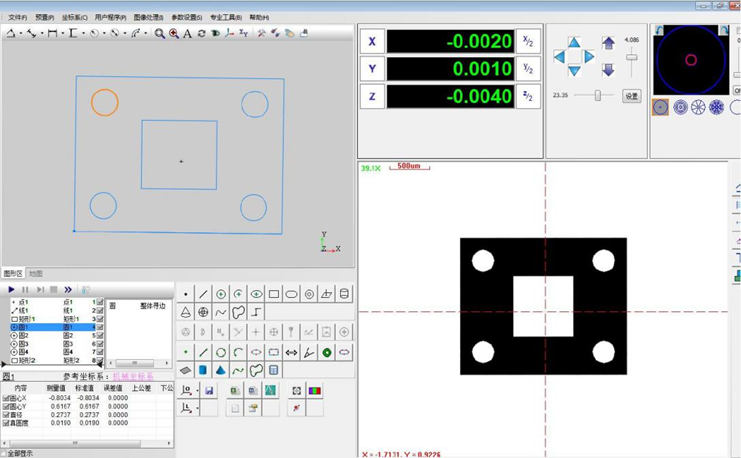

测量软件
| 软件Inspect3D | ||
测量软件
| 软件Inspect3D | ||
软件功能： 2D、2.5D元素测量：点、线、圆、圆弧、椭圆、距离、角度、矩形、O形环、槽型、开云线、闭云线、同心度、深度、平行度、对称度、垂直度、高度、平面距、倾斜度。 3D元素测量：圆柱体、圆椎体、球体等。 组合元素测量：两点距离、两线距离、点到线距离、点到圆距离、线到圆距离、圆心距、两线交点、组合角度、角平分线、两线中线、三点组合圆、线圆切点。  | |||
| 电源 | 110V（AC）～220V(AC) 50HZ 总功率：1000W | ||
| 使用环境 | 温度：20±5℃ 湿度：45%-65% | ||
