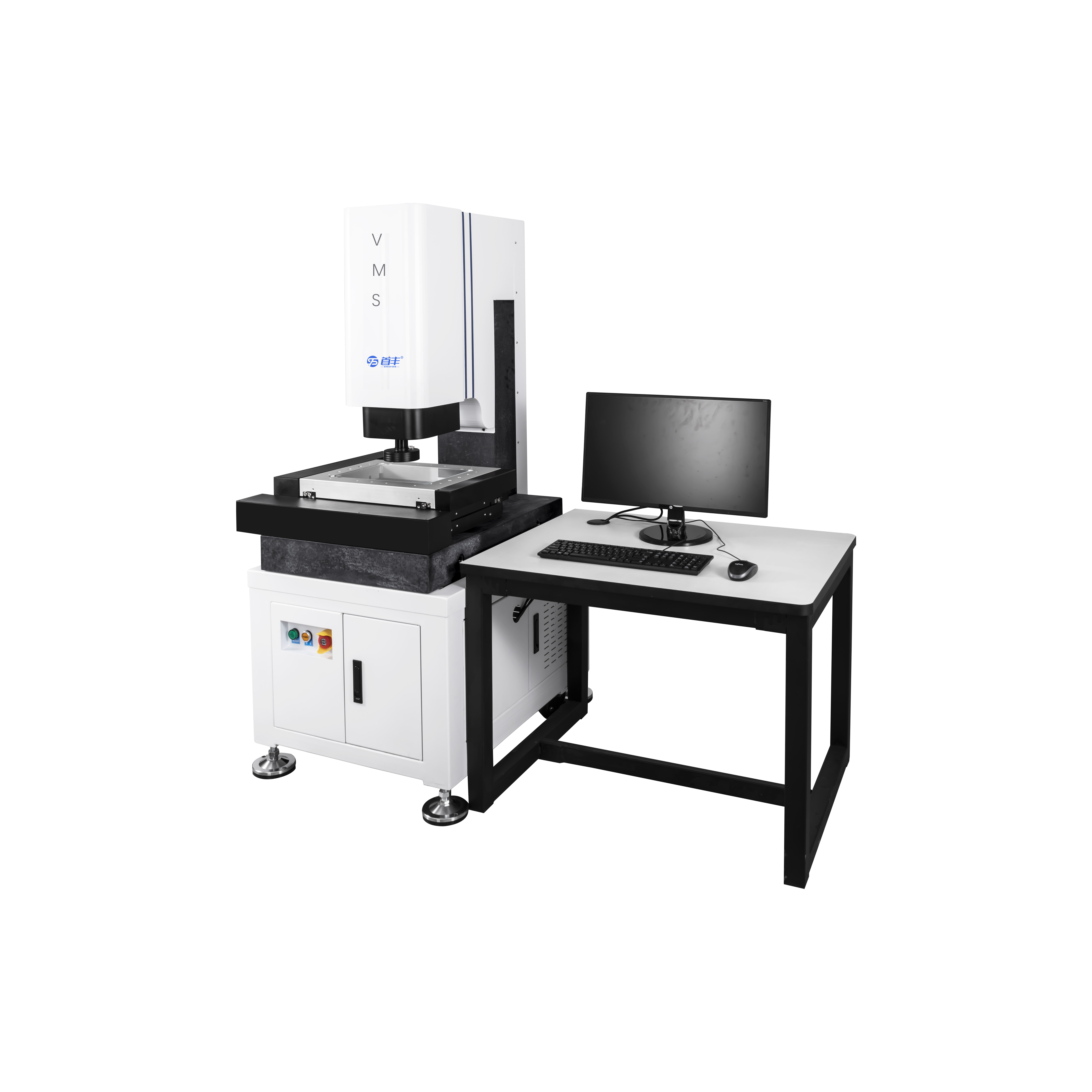

增强型自动二维影像测量仪VMS-4030
简介：
VMS-4030系列作为高精度桌面型全自动影像测量仪产品，专为高精度和大尺寸测量而设计。采用大理石底座和立柱，铸铁移动工作台，确保设备的刚性和稳定性，保证测量精度和稳定性，适用于电子行业，医疗器械，LCD和航空航天等行业测量。
特点：
● 实现XYZ三轴CNC全自动精密控制，稳定准确定位；
● 采用花岗岩基座和立柱，稳定性好；
● 精密直线导轨，研磨级滚珠丝杆和交流伺服电机等，确保运动系统精度和稳定性；
● 0.5μm分辨率的直线光栅尺，确保系统的定位精度和测量精度；
● 海康威视千兆网口高分辨率彩色工业数字相机，满足清晰观察和稳定测量的需求；
● 6.5X定格变倍镜头，准确手动变倍，一次像素校正即可；
● 程控式5环8区LED表面光源和平行LED轮廓光源系统，智能实现256级亮度调节；
● 标配ins自动影像测量软件，功能全面；
● 可以设置自动测量任务，高效快速完成批量测量；
● 可根据客户需求加装激光，探针和同轴光等各种附件；
● 测量数据分析及和实时监控软件，提升制程控制。
仪器技术规格表：
| 仪器规格 | 技术参数 | VMS-3020E | VMS-4030E | VMS-5040E | VMS-6050E | ||
| 测量范围 | X(mm) | 300 | 400 | 500 | 600 | ||
| Y(mm) | 200 | 300 | 400 | 500 | |||
| Z(mm) | 200 | 200 | 200 | 200 | |||
工作台 | 金属台面尺寸(mm) | 460ⅹ360 | 560ⅹ460 | 660ⅹ560 | 760ⅹ660 | ||
| 玻璃台面尺寸(mm) | 329ⅹ229 | 429ⅹ329 | 529ⅹ429 | 629ⅹ529 | |||
| 仪器重量(kg) | 260 | 320 | 480 | 580 | |||
外型尺寸 （长ⅹ宽ⅹ高）（mm） | 760ⅹ560ⅹ960 | 910ⅹ660ⅹ960 | 1060ⅹ760ⅹ960 | 1160ⅹ860ⅹ1060 | |||
| 仪器精度 | 测量精度 | X,Y 轴≤（3+L/200）μm Z轴≤（5+L/50）μm | |||||
| 重复精度 | ≤（3+L/200）μm | ||||||
| X,Y双向区段精度 | ≤（3+L/200）μm | ||||||
| X、Y、Z光栅分辨率 | 0.001mm | ||||||
影像系统 | 变焦物镜倍率 | 0.7～4.5X | |||||
| 视频总倍率 | 30X～180X | ||||||
| 物方视场 | 7-1mm | ||||||
测量软件
| 软件Inspect3D | ||||||
软件功能： 2D、2.5D元素测量：点、线、圆、圆弧、椭圆、距离、角度、矩形、O形环、槽型、开云线、闭云线、同心度、深度、平行度、对称度、垂直度、高度、平面距、倾斜度。 3D元素测量：圆柱体、圆椎体、球体等。 组合元素测量：两点距离、两线距离、点到线距离、点到圆距离、线到圆距离、圆心距、两线交点、组合角度、角平分线、两线中线、三点组合圆、线圆切点。 | |||||||
| 电源 | 110V（AC）～220V(AC) 50HZ 总功率：1000W | ||||||
| 使用环境 | 温度：20±5℃ 湿度：45%-65% | ||||||
