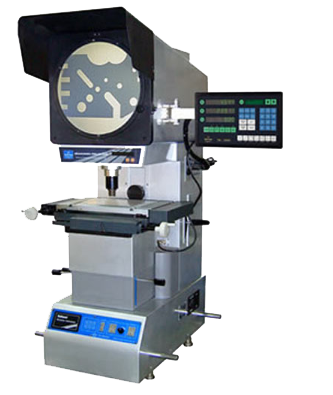

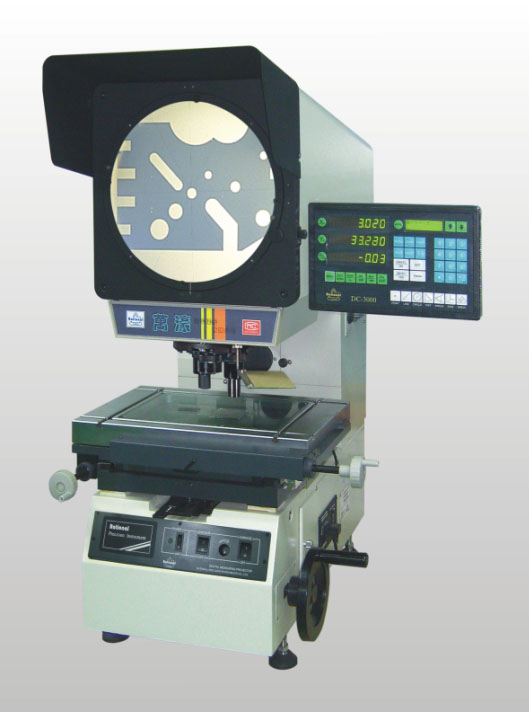

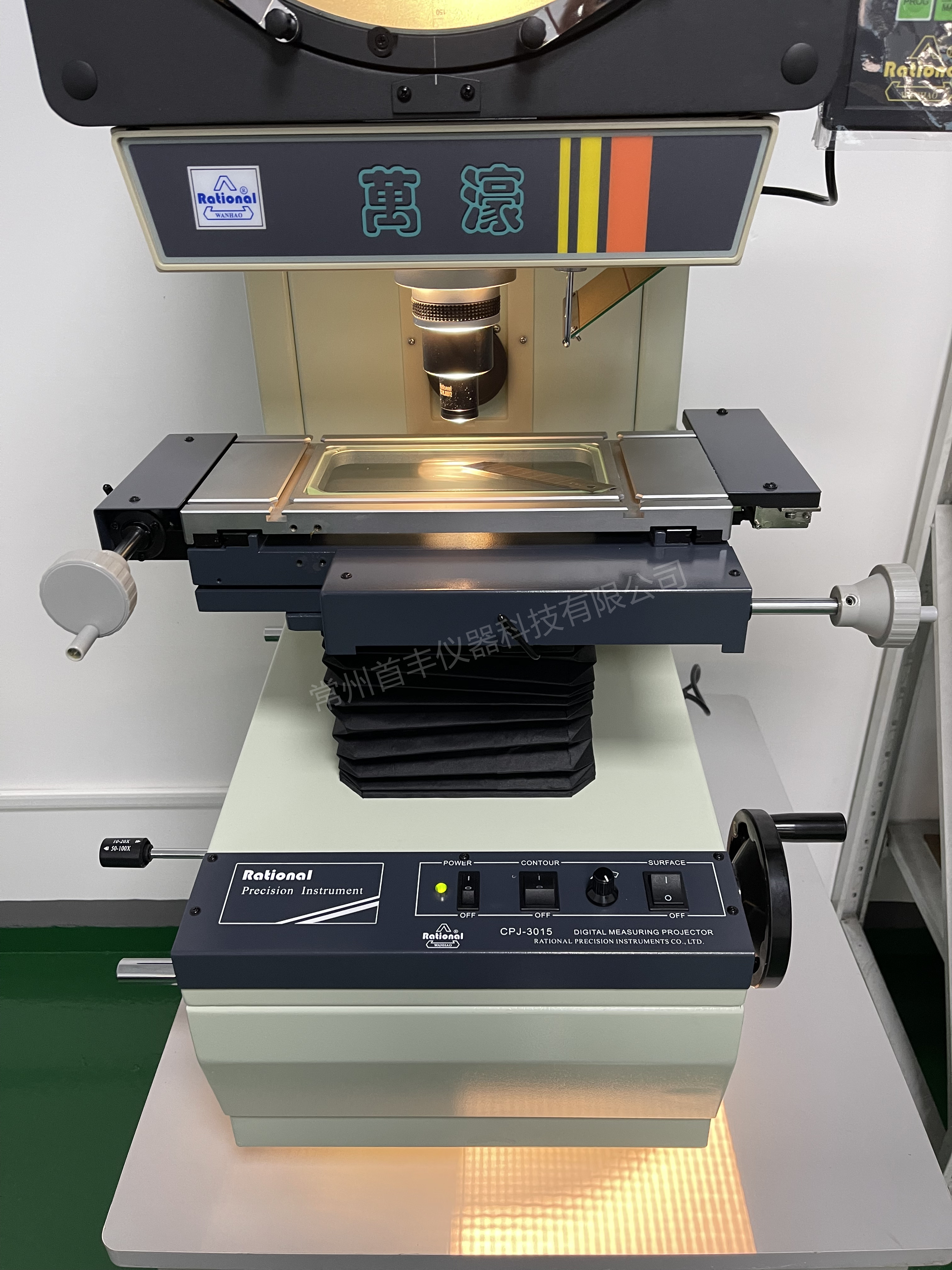

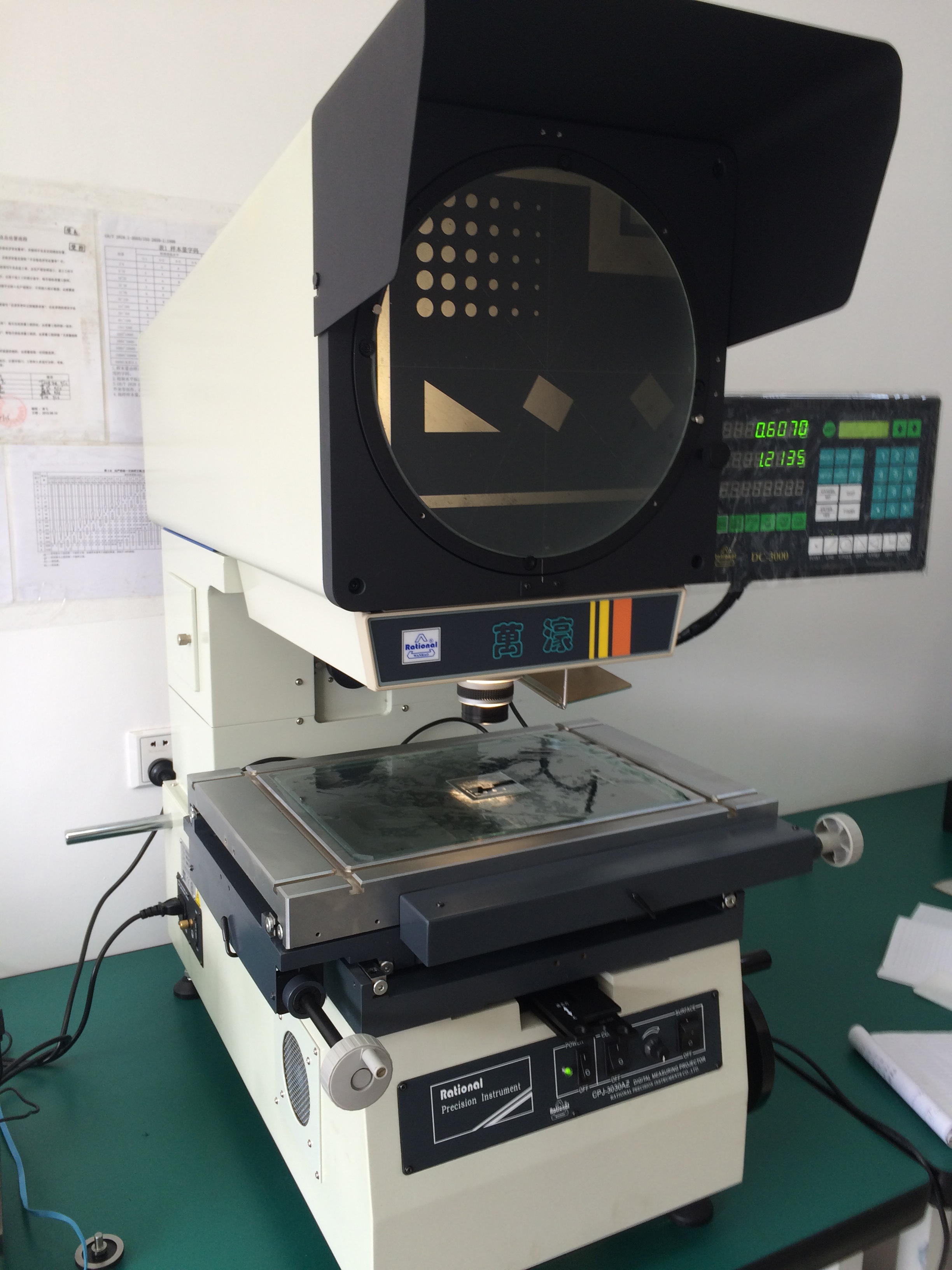

CPJ-3015CZ系列多镜头正像测量投影仪
特点:
CPJ-3000CZ系列数字式测量投影仪整机质量优良，性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000，数据输出和采样十分方便，使测量更快捷，效率更高。仪器配有物镜旋转盘，可同时配备三个物镜，在不同放大倍率工作时，只须旋转转盘即可，不需要再单独更换物镜，操作更加方便简单；仪器调焦由投影筒升降实现，行程大，稳定性好；工作台不升降，增强了稳定性，测量范围大，精度高。
技术参数：
| 型号 | CPJ-3015CZ | CPJ-3020CZ | CPJ-3025CZ | |||
| X轴坐标行程 (mm) | 150 | 200 | 250 | |||
| Y轴坐标行程 (mm) | 100 | 100 | 150 | |||
| 金属台面尺寸 (mm) | 354×228 | 404×228 | 450×280 | |||
| 玻璃台面尺寸 (mm) | 210×160 | 260×160 | 306×196 | |||
| X、Y轴坐标分辨力 (μm) | 0.5 | |||||
| 示值误差 (μm) | E1XY=(2.5+L/100) | |||||
| Z轴坐标行程 (mm) | 100 | |||||
| 仪器重量 (kg) | 170 | 175 | 180 | |||
| 外形尺寸(mm) | 780×810×1120 | 780×810×1120 | 780×810×1120 | |||

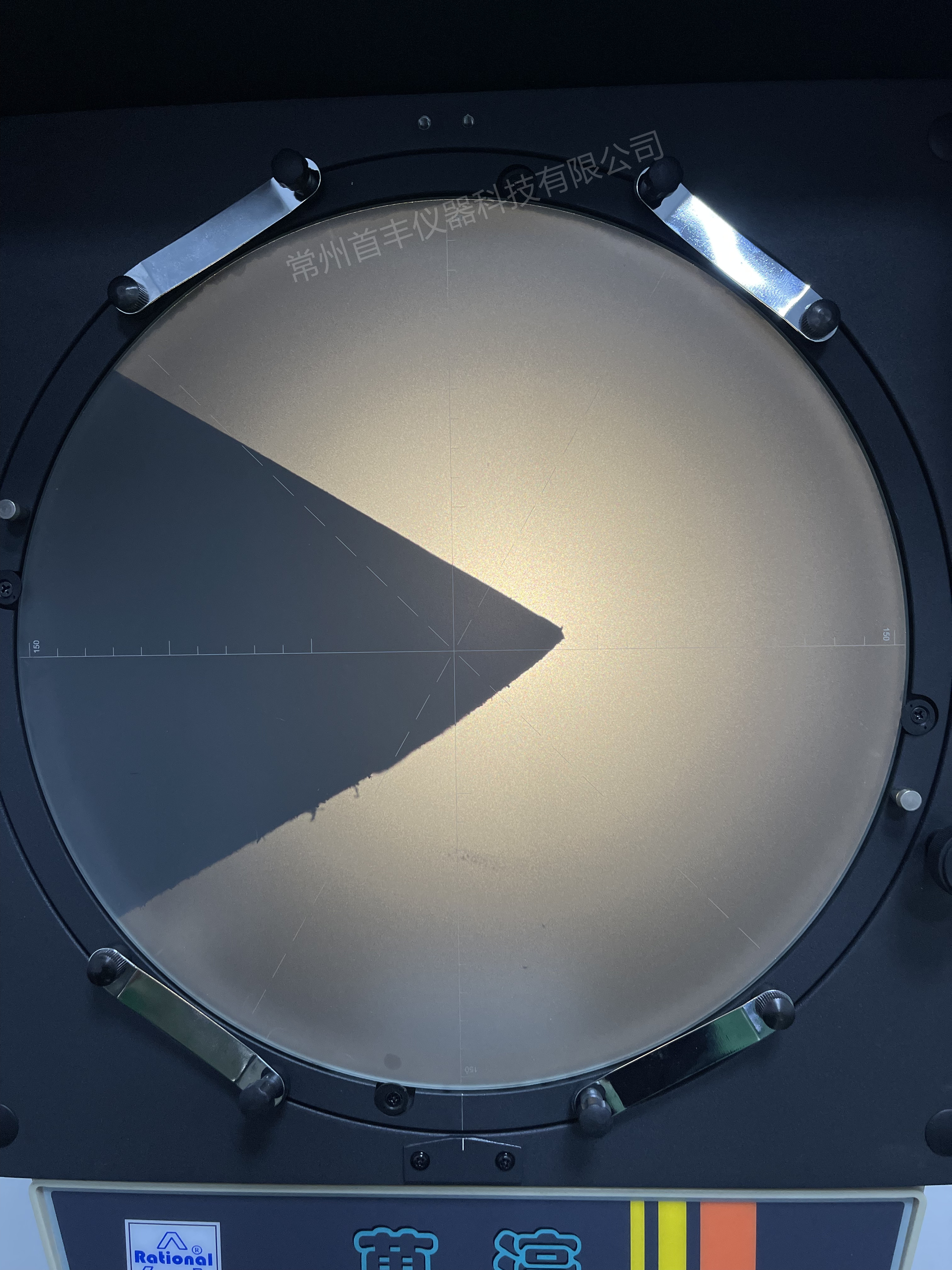

| 投影屏 | 尺寸 (mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1' or 0.01° | |||||
| 物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
| 物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 测量高度 (mm) | 90 | 90 | 90 | 90 | ||
| 仪器电源: AC 100-240V 50/60Hz，总功率: 400W | ||||||
