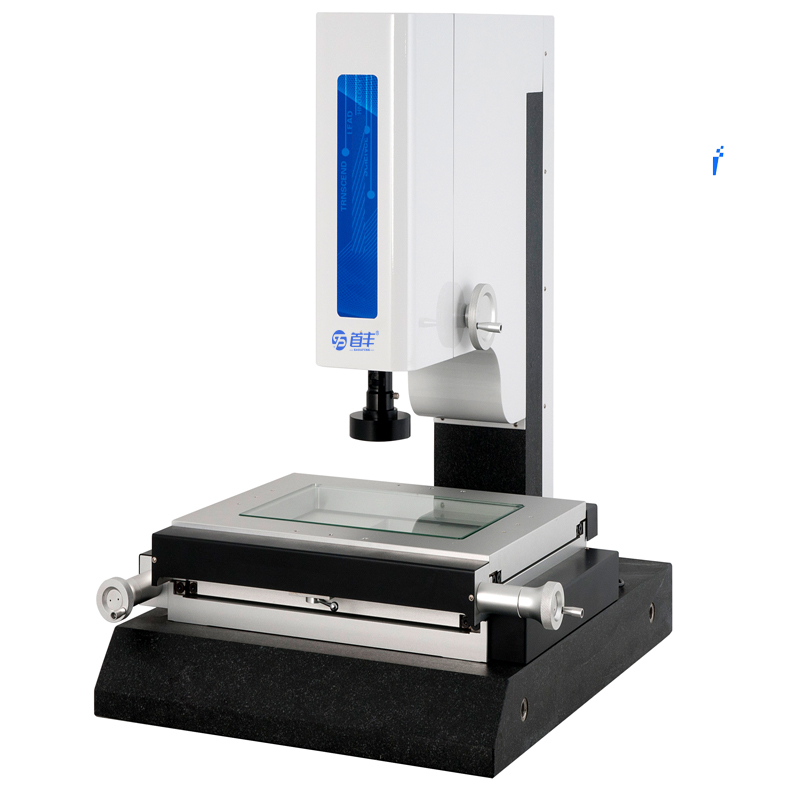

常州首丰VMS-3020影像测量仪
简介：影像系统采用高分辨率彩色CCD、成像优良、清晰逼真、色彩饱满。
光学镜头采用进口高品质光学组件,经过多层光学镀膜、耐油渍、耐腐蚀、光学衰减微小、长久使用仍然光亮清晰。
仪器规格 技术参数 | VMS -2010 | VMS-3020 | VMS -4030 | VMS -5040 | ||
| 测量范围 | X(mm) | 200 | 300 | 400 | 500 | |
| Y(mm) | 100 | 200 | 300 | 400 | ||
| Z(mm) | 200 | 200 | 200 | 200 | ||
工作台 | 金属台面尺寸(mm) | 360ⅹ260 | 460ⅹ360 | 560ⅹ460 | 710ⅹ610 | |
| 玻璃台面尺寸(mm) | 229ⅹ129 | 329ⅹ229 | 429ⅹ329 | 529ⅹ429 | ||
| 仪器重量(kg) | 120 | 180 | 240 | 400 | ||
外型尺寸 （长ⅹ宽ⅹ高）（mm） | 560ⅹ460ⅹ790 | 710ⅹ560ⅹ790 | 860ⅹ660ⅹ790 | 1050ⅹ810ⅹ790 | ||
| 影像系统 | 变焦物镜倍率 | 0.7～4.5X | ||||
| 视频总倍率 | 30X～180X | |||||
| 物方视场 | 7-1.1mm | |||||
| 仪器精度 | 测量精度 | X,Y 轴≤（3+L/200）μm | ||||
| 重复精度 | ≤（3+L/200）μm | |||||
| 定位精度 | ≤（3+L/200）μm | |||||
| X,Y正反向区段精度 | ≤（3+L/200）μm | |||||
| X、Y、Z光栅分辨率 | 0.001mm | |||||
测量软件
| 软件 | GMW2D | ||||
软件功能： 2D、2.5D元素测量：点、线、圆、圆弧、椭圆、距离、角度、矩形、O形环、槽型、开云线、闭云线、同心度、深度、平行度、对称度、垂直度、高度、平面距、倾斜度。 3D元素测量：圆柱体、圆椎体、球体等。 组合元素测量：两点距离、两线距离、点到线距离、点到圆距离、线到圆距离、圆心距、两线交点、组合角度、角平分线、两线中线、三点组合圆、线圆切点。 | ||||||
| 电源 | 110V（AC）～220V(AC) 50HZ 总功率：100W | |||||
| 使用环境 | 温度：20±5℃ 湿度：45%-65% | |||||
软件功能介绍

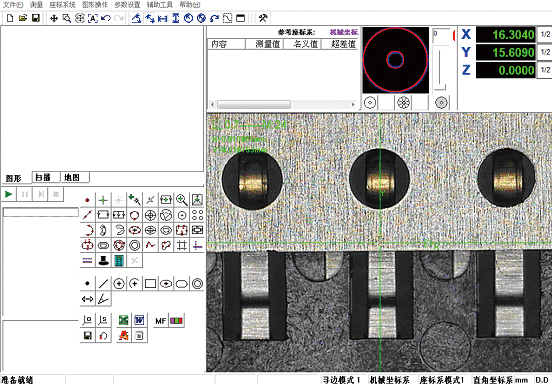

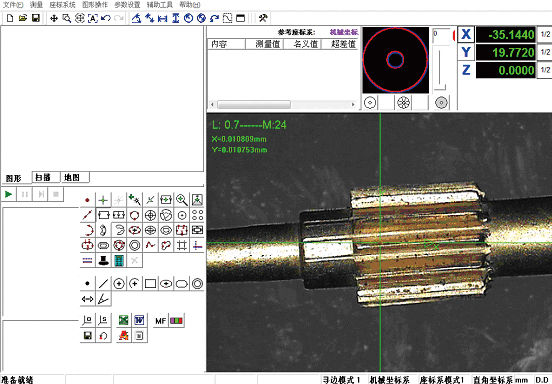

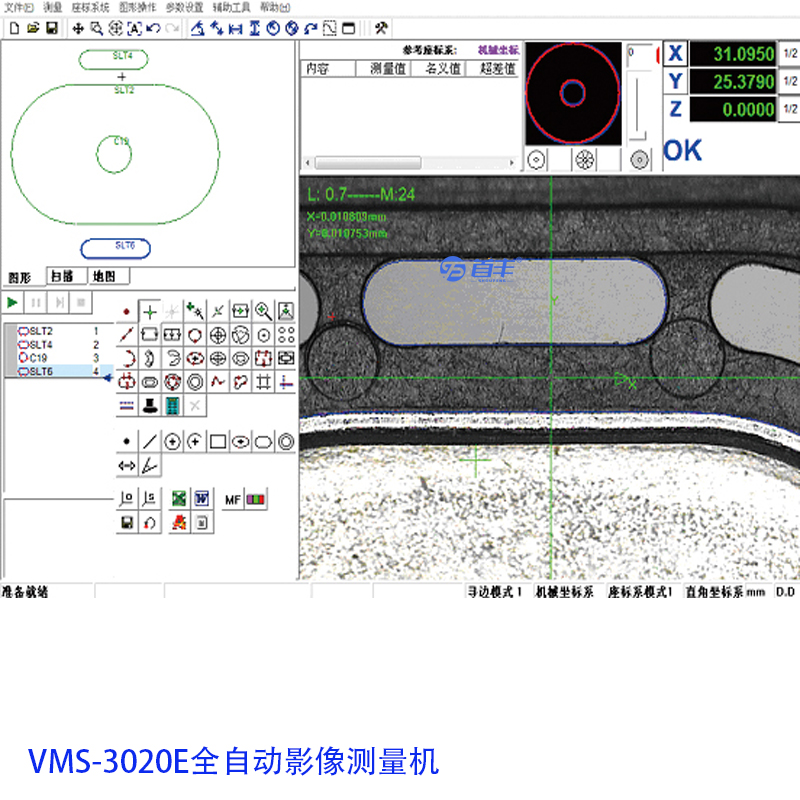

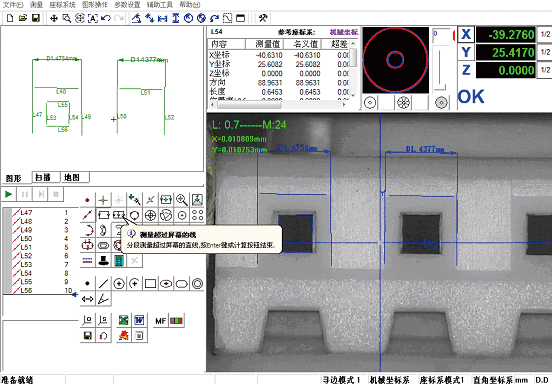

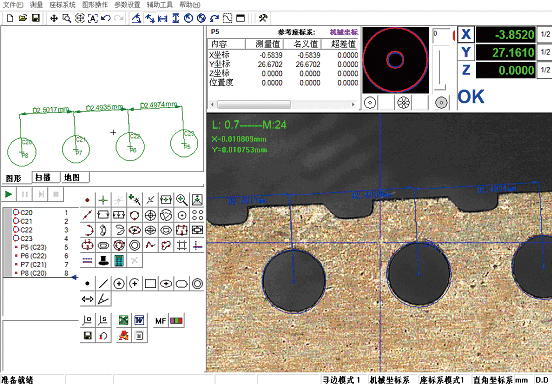

GMW系列影像测量软件是一款专业性，智能化的几何测量软件，其功能强大，计算准确，基于Windows操作系统，使用快捷方便，主要应用于工件的二维及部分三维几何元素的测量。
测量功能：
二维元素测量、点、线、圆、圆弧、椭圆、距离、角度、矩形、O型环、槽型、开云线、闭云线。组合元素测量：两点距离、两线距离、点到线距离、点到圆距离、线到圆距离、圆心距、两线交点、组合角度、脚平分线、两线中线、三点组合圆、线圆切点。
影像测高功能：通过两次调焦，参照对焦指示图，确定最佳的清晰位置，软件便会自动运算出两面的高度差。
通过精密探针进行接触式测量，可对高度、深度、平面距、空间距、圆柱、圆锥、球体等部分三维尺寸进行精确测量。
