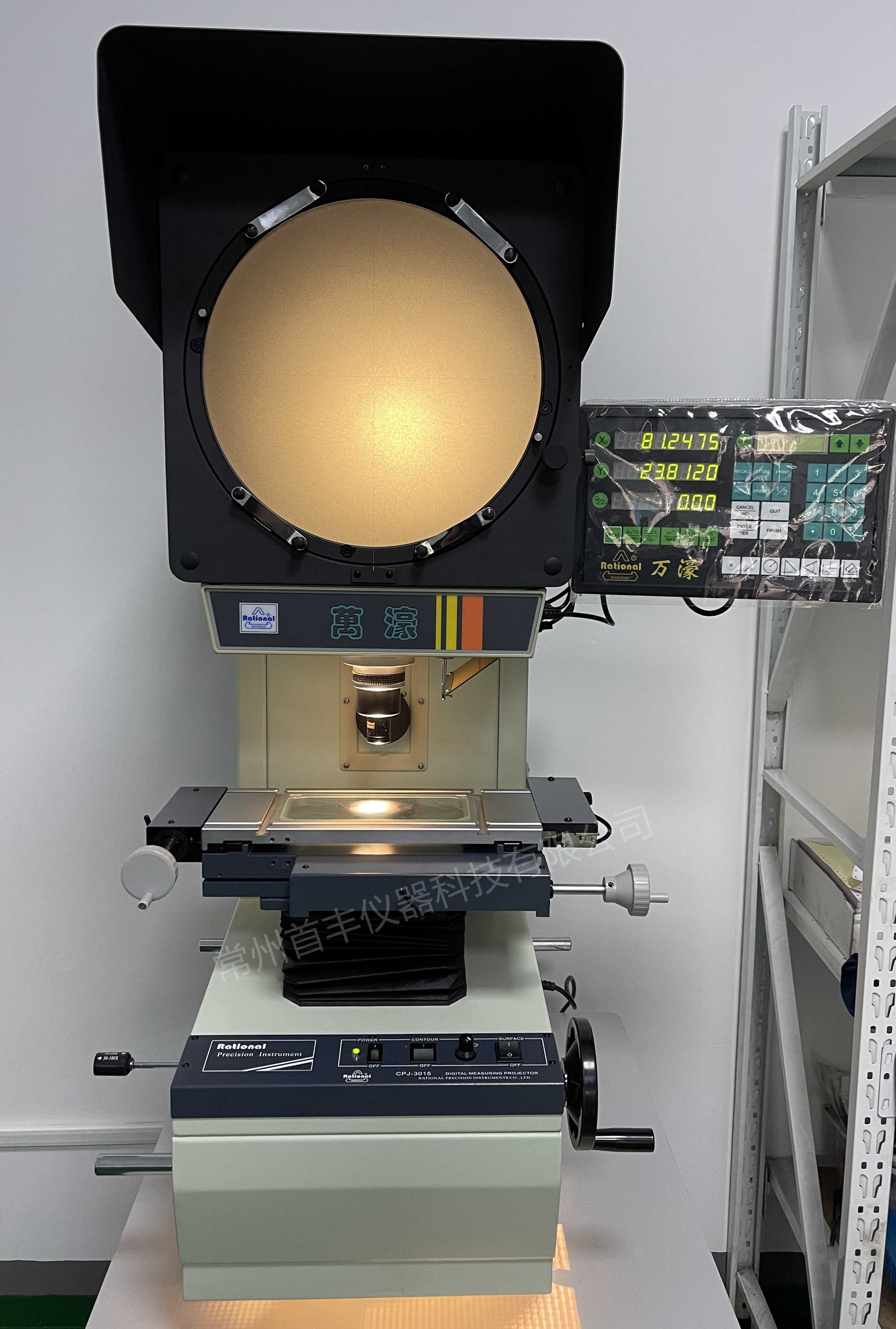

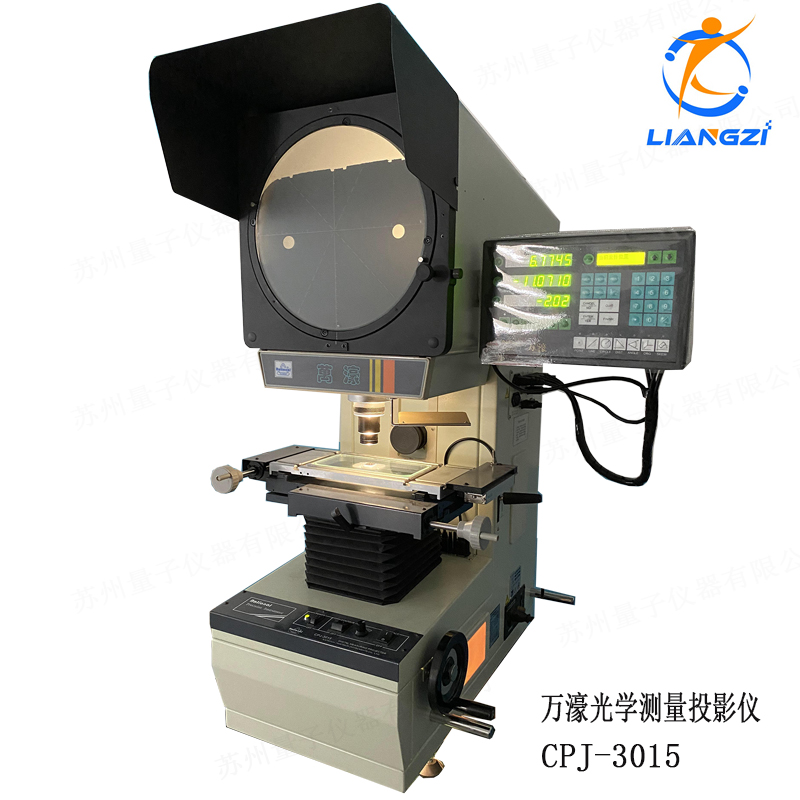

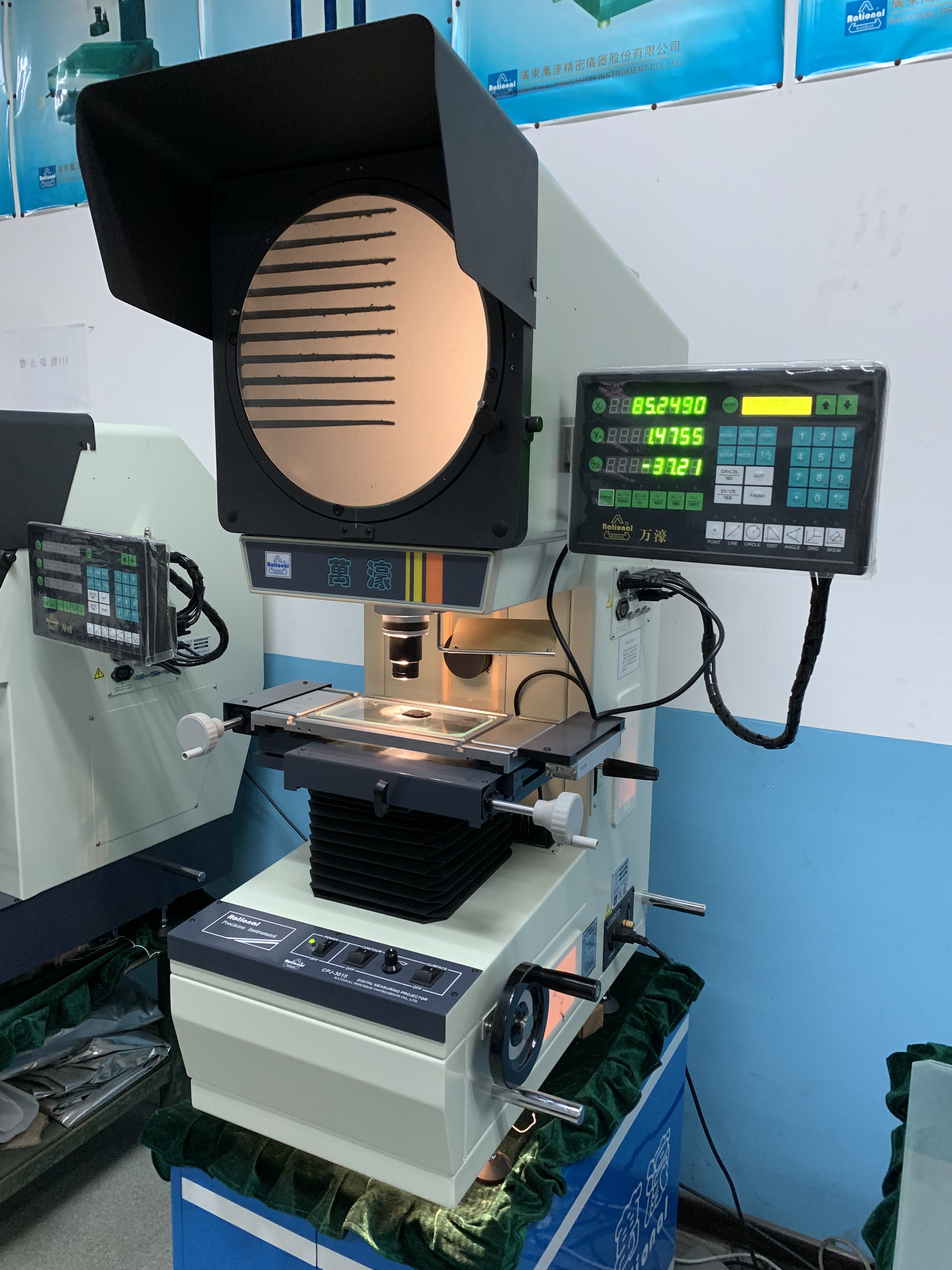

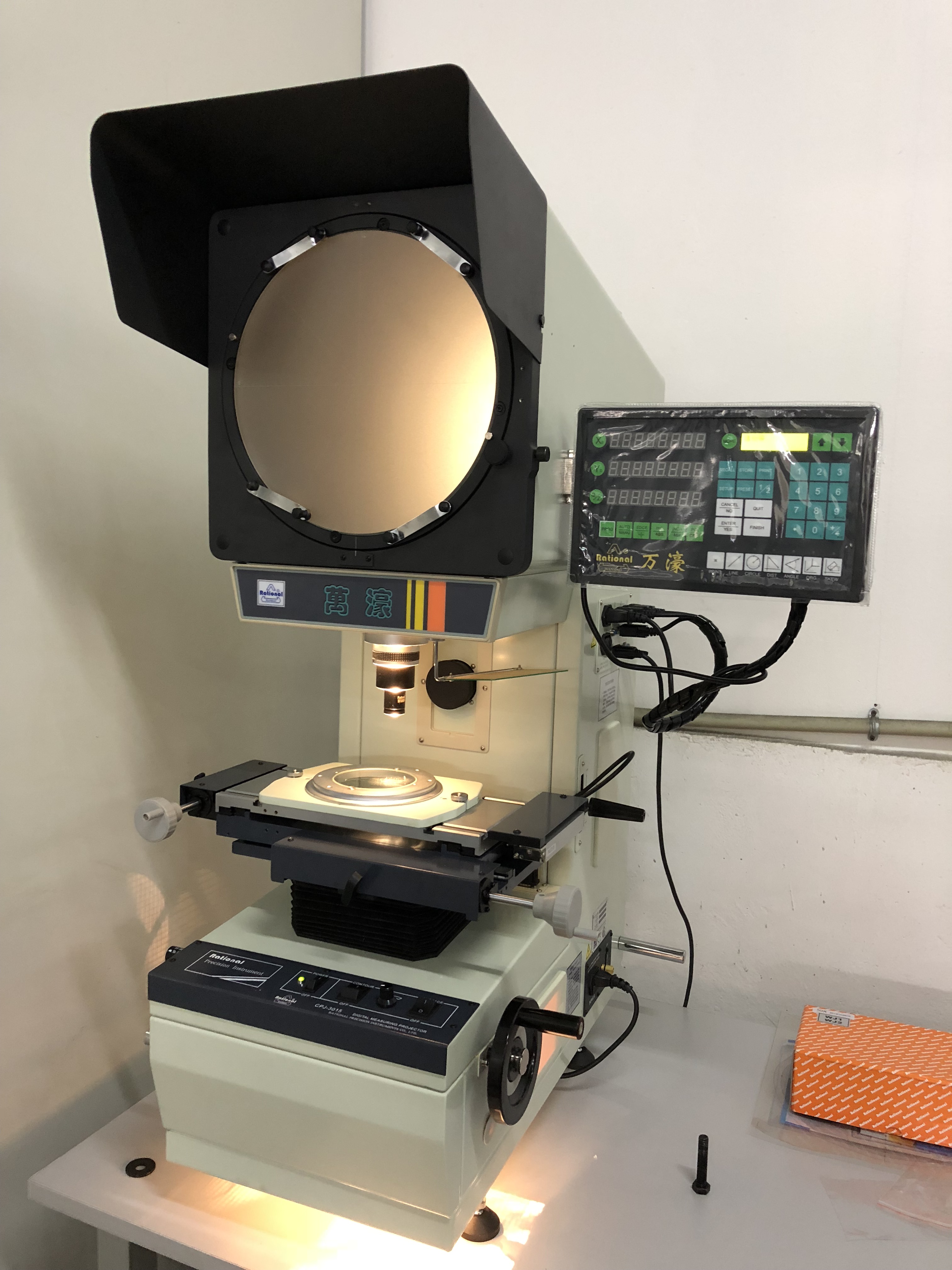

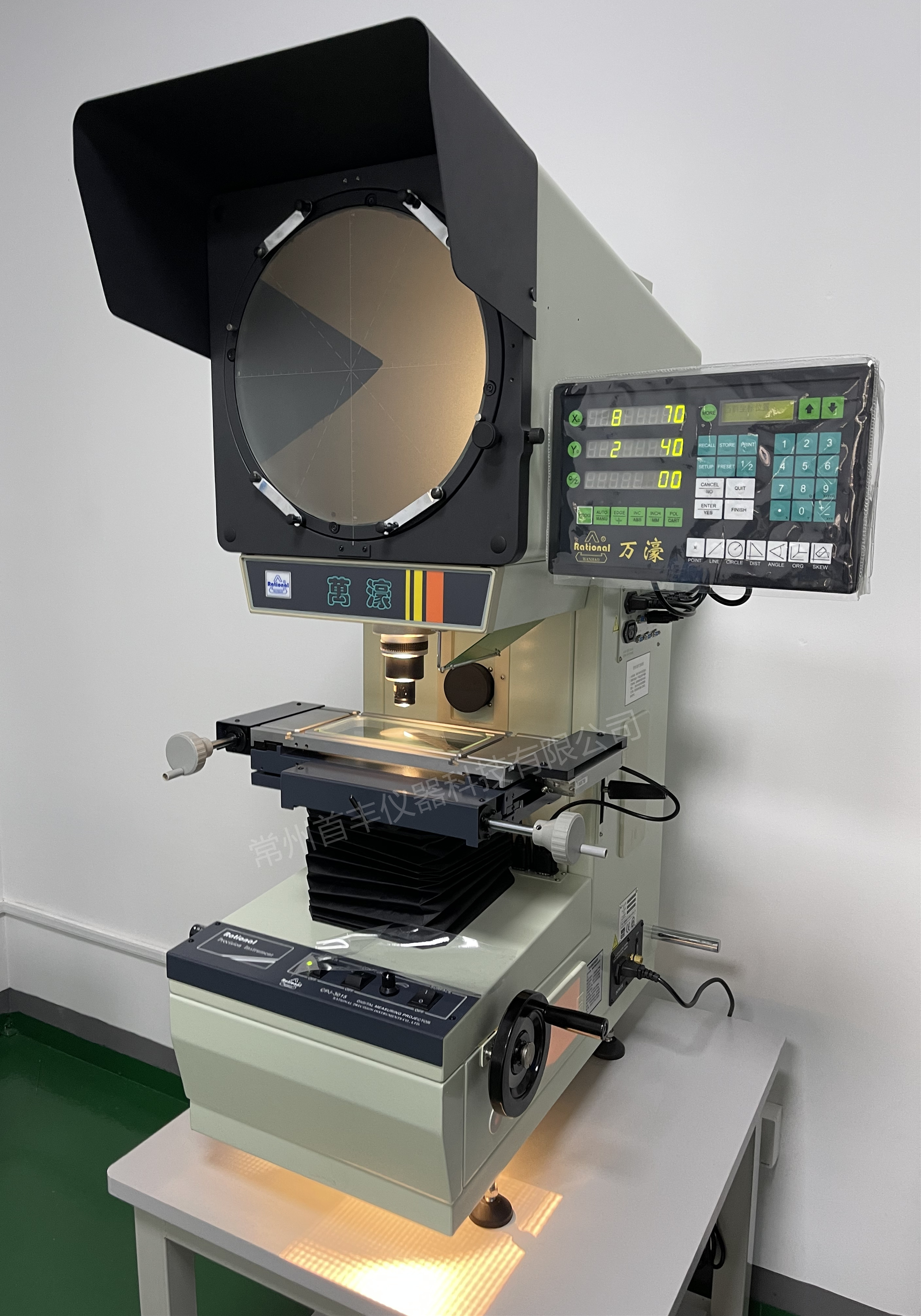

万濠投影仪CPJ-3015 反像型
特点：
CPJ-3000/3000Z系列数字式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹、刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
技术参数：
| 型号 | 反像型 正像型 | CPJ-3010 CPJ-3010Z | CPJ-3015 CPJ-3015Z | |||
| X轴坐标行程 (mm) | 100 | 150 | ||||
| Y轴坐标行程 (mm) | 50 | 50 | ||||
| 金属台面尺寸 (mm) | 306×152 | 340×152 | ||||
| 玻璃台面尺寸 (mm) | 175×100 | 196×96 | ||||
| X、Y轴坐标分辨力(μm) | 0.5 | |||||
| 示值误差 (μm) | E1XY=(2.5+L/75) | E1XY=(3+L/50) | ||||
| Z轴坐标行程 (mm) | 90 (调焦) | |||||
| 仪器重量 (kg) | 125 | 130 | ||||
| 外形尺寸 (mm) | 770×550×1100 | 770×550×1100 | ||||

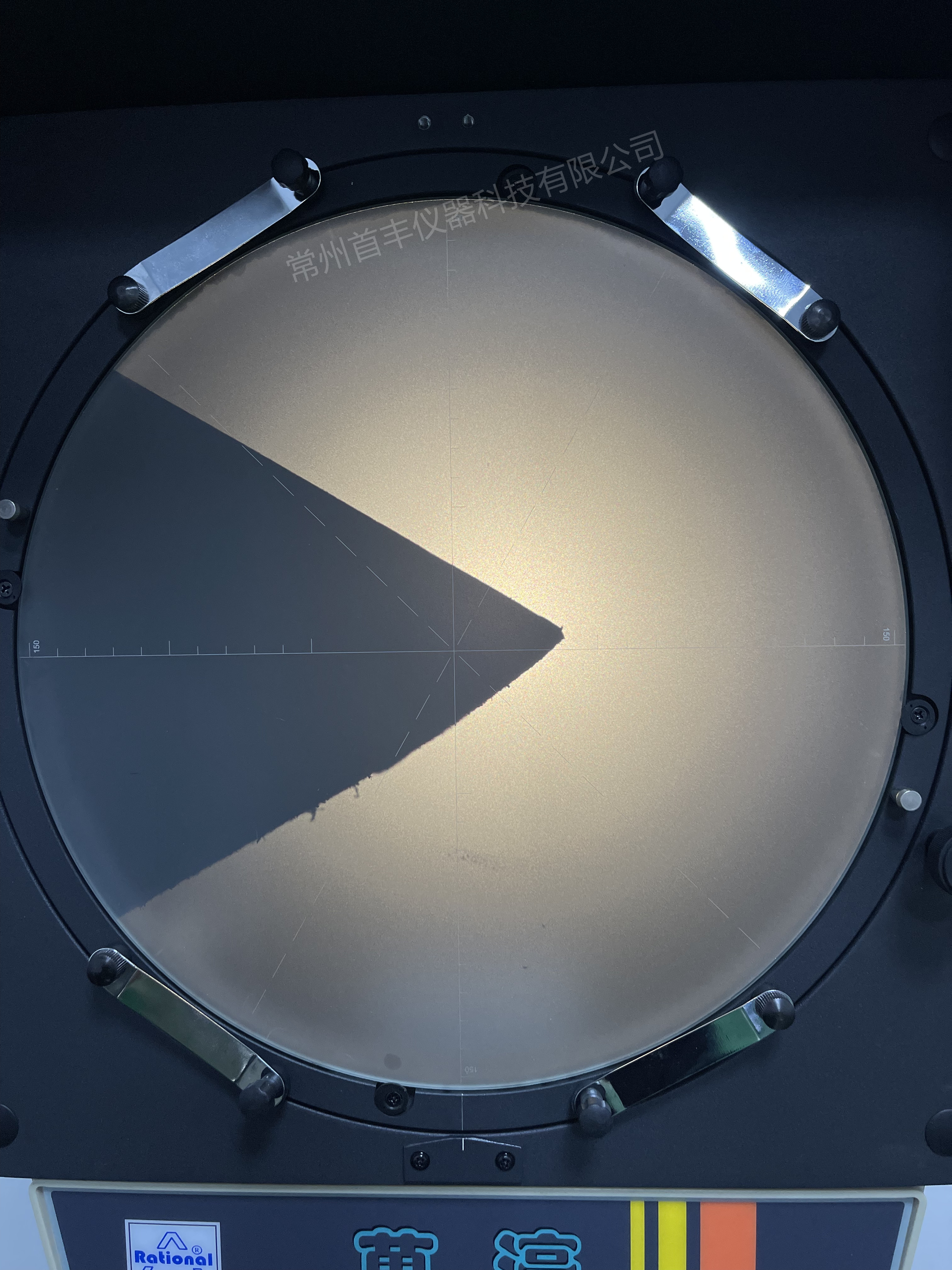

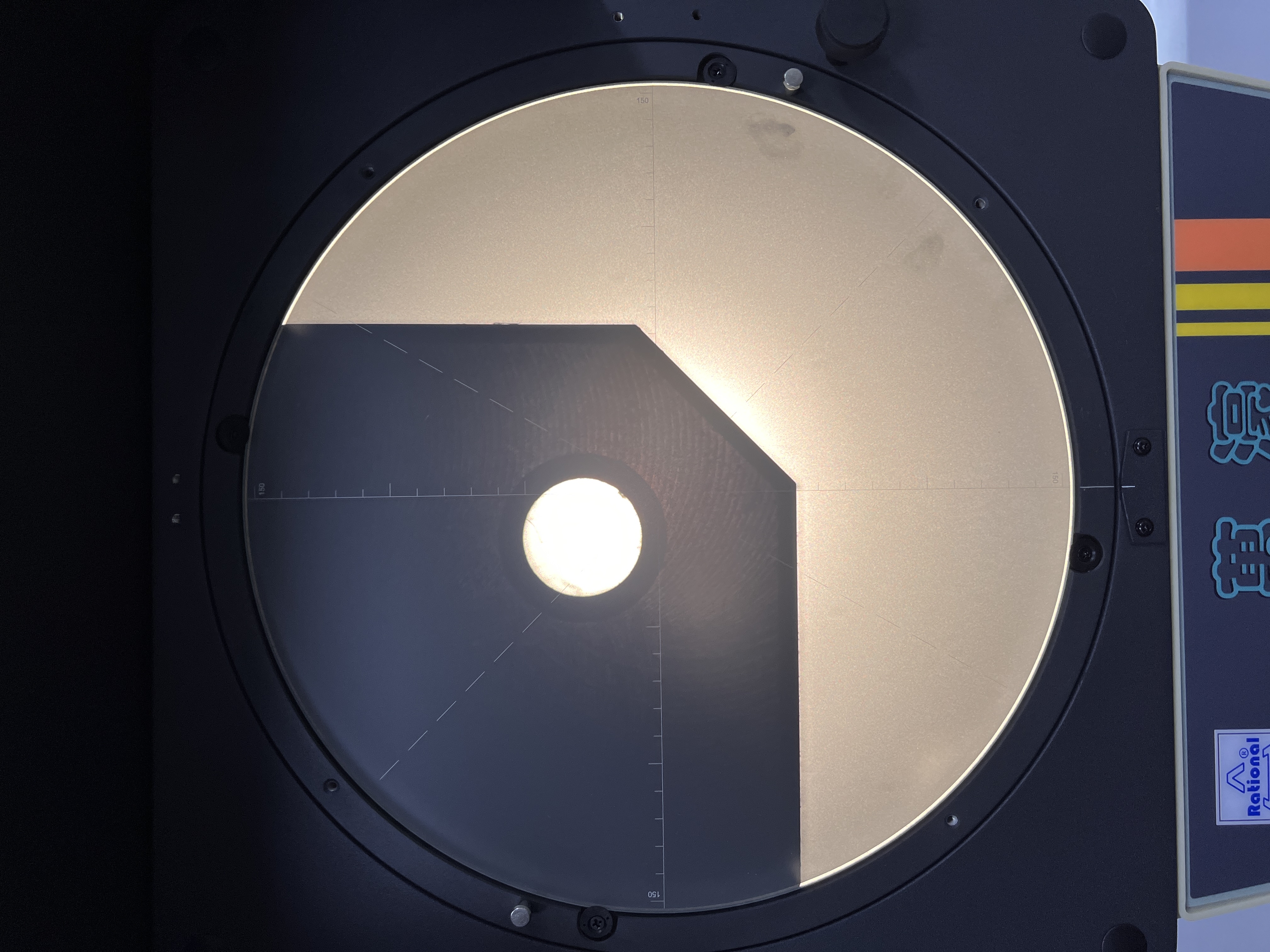

| 投影屏 | 尺寸 (mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1’ 或 0.01° | |||||
| 物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
| 物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 测量高度 (mm) | 80 | 80 | 80 | 80 | ||
| 仪器电源: AC 100-240V 50/60Hz，总功率: 400W | ||||||
